智能液位变送器-HR8000系列
智能液位变送器-HR8000系列
智能液位变送器-HR8000系列
- 产品详情
- 产品参数

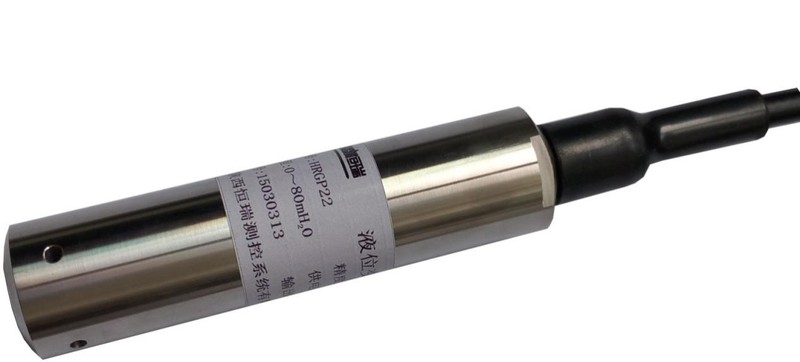

HR8000智能液位变送器是一种投入式液位测量仪表，实现了全量程数字化线性校正，全温区数字化温度误差补偿，补偿参数存储在非易失存储器中，多重安全保护机制，避免了因校准参数丢失而导致产品无法使用；电路模块带有电源监控、看门狗监视功能，投入式结构全不锈钢密封，大大提高了产品的可靠性。
产品系列丰富，广泛应用于工业过程、水文水利、地质勘探等行业的液位测量。
HR8000系列主要特点
l 高品质硅压阻测量元件
l 数字化补偿、无因机械振动电位器造成的偏移
l 电源反接保护、过电压保护
l 抗浪涌、电磁干扰
l 全不锈钢密封结构，IP68防护
技术参数
主要性能指标 | |
测量精度 | ＜ ±0.25% F·S |
量 程 | 0～10 mH2O…300 mH2O |
长期稳定性 | 0.2%F·S/年（>20米） |
0.1%F·S/年（≤20米） | |
过载能力 | 2X F·S |
负载能力 | (U-9)/0.02（Ω） |
温度特性 | |
补偿温度 | 0～70℃ |
工作温度 | -10～80℃ |
温度漂移 | 零位： 0.05%F.S/℃ |
满量程：0.05%F.S/℃ | |
存贮温度 | -40～125℃ |
电气特性 | |
供电电压 | DC9～30V （典型24V） |
电源保护 | 防反接、过电压保护 |
输出方式 | 两线制4～20mA |
结构特性 | |
测量介质 | 与不锈钢、氟橡胶、聚乙烯兼容 |
压力接口 | 不锈钢保护帽或G1/2、M20*1.5外螺纹 |
壳体材质 | 不锈钢1Cr18Ni9Ti、316L可选 |
电缆材质 | PE |
环境特性 | |
防护等级 | IP68 |
防爆等级 | ExiaⅡC T6 |
绝 缘 | 100MΩ@50V |
振 动 | 20g, 20～5000Hz |
冲 击 | 20g, 11ms |
电气连接
两线制4～20mA电流环接口，采用DC24V电源供电，红线接电源正极、蓝线接电源负极，屏蔽层接大地。
序号 | 线色 | 定义 |
1 | 红 | DC24V+ |
2 | 蓝 | 4～20mA输出（GND） |
选型指南
HR8000 | 智能液位变送器 | |||||
量程 | 0～300 mH2O | |||||
[0~X] mH2O L | X-液位量程，L-电缆长度 | |||||
代码 | 输出信号 | |||||
C1 | 4～20mA | |||||
代码 | 结构件材质 | |||||
壳体 | 膜片 | 过程连接 | ||||
S1 | 不锈钢 | 316L | 不锈钢 | |||
S2 | 316L | 316L | 316L | |||
S3 | 316L | 钽 | 316L | |||
代码 | 其它参数 | |||||
M1 | 端面密封M20*1.5外 | |||||
M2 | 水线密封M20*1.5外 | |||||
G2 | G1/2外螺纹 | |||||
FL | 固定法兰 | |||||
LM | 限流保护 | |||||
HR8000 | [0～10] mH2O 6 | C1 | S2 | FL | 完整型号示例 | |
